Filling machine  PLC Mitsubishi Temperature module ( 三菱电气温度模块 )

Filling machine  PLC Mitsubishi Temperature module ( 三菱电气温度模块 )

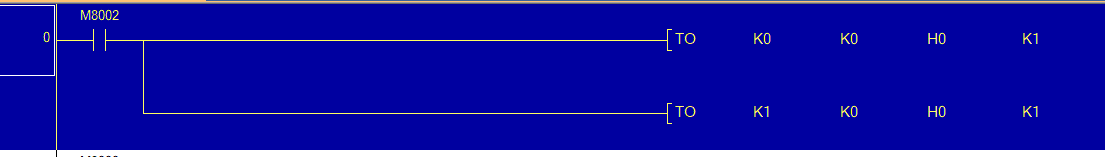

M8002 初始脉冲

TO  K0 K0 H0 K1

TO 写入指令

K0 第一个模块

K0 是BFM的0#号缓冲寄存器开始从0#

H0    0 = K型热电偶 ， 1 =J型热电阻 ， 3 = 不使用

H0000=H0

H3310 通道1热电偶，通道二热电阻，通道3,通道4 不用

K1  只写入一次

FROM K0 K9 D0 K1

FROM 读取

K0 第一个模块

K9 从BFM的9#号缓冲寄存器读取

D0 读取的数据，放到D0中

K1 只读一次

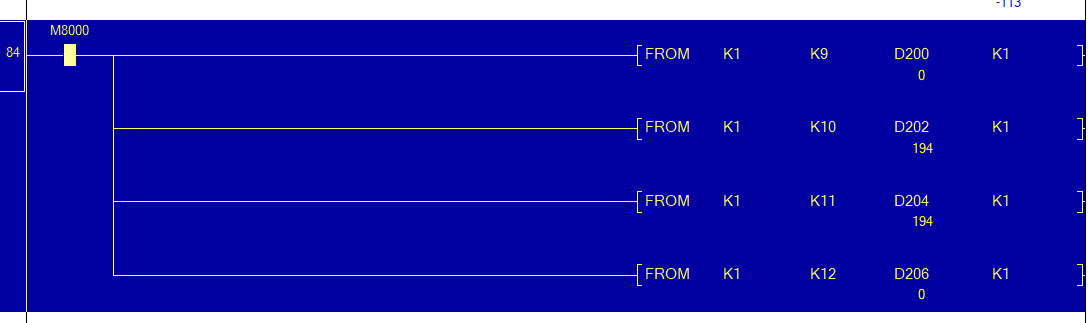

FROM K1 K9 D200 K1

FROM 读取

K1 第二个模块

K9 从BFM的9#号缓冲寄存器读取

D200 读取的数据，放到D200中

K1 只读一次

（注意： 上面D202中194 是表示温度19.4度）

56行，表示 当D2 》= 250时  Y6 输出

62行，当D2 =230 时 ，Y5 输出

68行 ， D2《= 200 时， Y7 输出

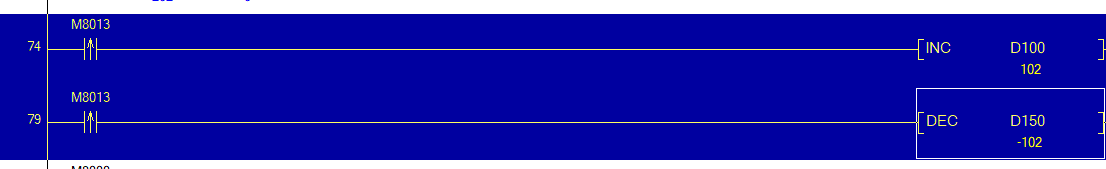

INC 是 加1指令 ， DEC 是减一指令， 当温度有偏差时候用。
